自动跟随多传感器融合：UWB+IMU+视觉的架构设计与难点解析

在自动跟随车的发展中，单一传感器技术往往难以满足复杂、多变的应用需求。UWB 提供精准定位，但容易受遮挡影响；IMU 能实时感知运动姿态，但存在累计误差；视觉系统能识别人和环境，却对光照和算力有要求。

因此，UWB + IMU + 视觉 的多传感器融合方案，逐渐成为行业的核心路线。本文将从架构设计、核心流程以及实际难点三个方面，解析这种融合方案的优势与挑战。

一、为什么需要融合？

• UWB：精准但易丢失

          UWB 能实现 5–10cm 的定位精度，但在金属反射、遮挡严重的场景下，信号可能不稳定。

• IMU：高频但有漂移

          IMU（惯性测量单元）能提供加速度、角速度数据，反应极快，但误差会随时间积累。

• 视觉：智能但受环境影响

          视觉可以识别人、环境、障碍物，但在光线不足、目标被遮挡时容易失效。

结合三者：UWB 提供基准定位，IMU 弥补高频运动信息，视觉进行用户识别与环境补充，才能实现真正稳定、可靠的自动跟随。

二、系统架构设计

一个典型的 UWB + IMU + 视觉融合架构 包含以下层次：

1. 感知层（传感器输入）

• UWB 模块：输出目标的绝对/相对位置坐标（x, y, z）。
• IMU 模块：输出加速度、角速度，提供姿态变化信息。
• 视觉模块：通过目标检测/跟踪算法（YOLO、SORT、DeepSORT），识别人或物体位置。

2. 融合层（数据处理）

• 时间同步：对三类数据进行时间戳对齐。
• 坐标统一：将不同传感器的输出映射到统一坐标系（例如世界坐标系）。
• 滤波与融合：
  • 扩展卡尔曼滤波（EKF）：融合 UWB 与 IMU，抑制漂移。
  • 视觉辅助校正：当 UWB 丢包或误差过大时，用视觉结果修正。

3. 决策与控制层

• 路径规划：基于融合定位结果，结合障碍物检测，生成跟随路径。
• 运动控制：差速驱动、电机控制算法，确保平滑跟随。

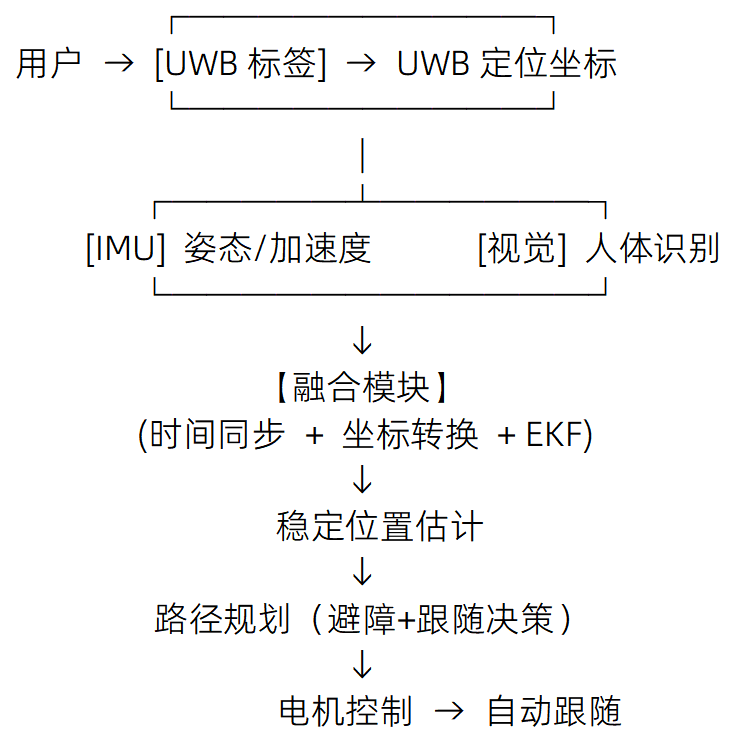

三、关键流程示意

四、实际应用中的难点解析

1. 时间同步问题

UWB、IMU、视觉的采样频率和延迟不同：

• UWB：10–50Hz
• IMU：100–200Hz
• 视觉：20–60Hz
  三类传感器频率差异大，需做插值与时间戳对齐，否则融合结果会出现“错位”。

2. 坐标系转换

• UWB 定位通常输出在局部坐标系
• 视觉识别结果常在相机坐标系
• IMU 数据在自身坐标系
  必须通过标定和变换，统一到机器人控制的世界坐标系。

3. 噪声与漂移控制

• UWB：容易受多径效应影响
• IMU：长时间漂移
• 视觉：误识别率高
  需要合理设计滤波器（EKF/UKF），并设置冗余机制（如 UWB 丢失时，IMU+视觉短时接管）。

4. 计算资源与功耗

视觉算法（如 YOLO）对算力要求高，而 IMU/UWB 属于低功耗。
融合架构需平衡性能与能耗，常见方案是：低频全融合 + 高频轻量预测。

五、典型应用场景

• 智能婴儿车/轮椅：UWB 定位家人，IMU 保证运动平滑，视觉辅助安全避障。
• 商超购物车：视觉识别顾客，UWB 校正定位，IMU 保障路径稳定。
• 工厂物料车：UWB 提供基站定位，视觉识别环境，IMU 保持连续性。

六、结语

UWB、IMU、视觉三者融合，是目前自动跟随技术中最具普适性的方案：

• UWB 提供稳定的基准定位
• IMU 弥补短时快速运动信息
• 视觉增强对用户与环境的理解

在复杂真实场景中，融合架构需要解决 时间同步、坐标统一、噪声控制与算力优化 四大难点。一旦突破这些瓶颈，自动跟随技术才能真正实现 从室内到室外、从家庭到工厂的全场景落地。
